Entwurfsplanung Stand 08-2015
Planungsergebnisse zum Umbau der St. Hedwigs-Kathedrale von Sichau & Walter mit Leo Zogmayer
Anmerkung:
Jeder, der schon ein Einfamilienhaus gebaut hat oder an Bauentscheidungen beteiligt war, wird wissen, dass eine Entwurfsplanung (Leistungsphase 3 nach der Honorar-anordnung für Planer – HOAI) alle Zeichnungen enthält, die beim Antrag zur Baugenehmigung vorzulegen sind.
Da bislang noch keine Veröffentlichung durch das Erzbischöfliche Ordinariat erfolgte, wird hier ein Download angeboten. Die von den Planern mit dem Budget von 1,5 Mio. Euro erbrachten tatsächlichen Ergebnisse der "Entwurfsplanung" sind in eine Broschüre aufgenommen worden, die die "Freunde … Hedwigs …" der Presse im November 2015 zur Verfügung gestellt haben.
Dem gescanten Originaldokument der Planer werden fachliche Kommentare und Fragen aus der Sicht der Nutzer entgegengestellt.
Der einzige Plan der neuen Planung
Weil das Bernhard-Lichtenberg-Haus nicht als erstes abgerissen werden soll, wurde nur die unterirdische Kellersakristei verändert. Andere Zeichnungen, die die ungeklärten Probleme der Wettbewerbsdarstellungen lösen würden, sind nicht in der "Entwurfsplanung" enthalten.

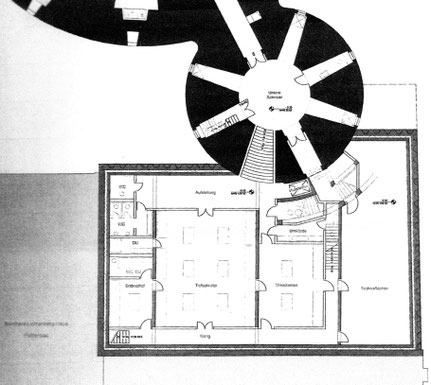

Grundriss (und nebenstehend Schnittzeichnung) der Hofunterkellerung für die zwei Stockwerke unter der Altarebene geplante Tiefsakristei.
Die einzige neue Schnittzeichnung
Die Schnittzeichnung lässt erahnen, welcher Auf-wand nötig ist, um das im Grundwasserbereich geplante Tiefbauwerk gegen "Aufschwimmen" zu sichern. Die wasserdichte Baugrubenwanne aus Stahlbeton (Wandungsstärke von mehr als einem Meter) müsste in eine Tiefe von über 8 Meter unter Straßenniveau direkt neben den nur 4 Meter tiefen Fundamenten der historischen Kathedrale geführt werden. Außerdem wären mehr als ein Meter hohe Ballastschichten aus Beton unter die eigentlich nutzbare Kellersakristei einzubauen.
